 Entretoise dans le moyeu arrière

Aller en bas
AuteurMessage
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyMer 20 Mai 2009 - 21:46

Il y a dans le moyeu arrière (à tambour) de la 900Z1 une entretoise qui absorbe l'effort axial entre le roulement de couronne et le roulement gauche de roue. C'est le même système que sur la CB50 Four, et comme sur celle-ci, je découvre que cette entretoise est absente sur la moto que je suis en train de restaurer. Il paraît que c'est assez classique. Comme cette pièce ne se voit pas, quand on démonte la couronne, on pose le moyeu sur l'établi, et quand on remonte, l'entretoise reste sur l'établi...

Pascal de Nice devait la mesurer et m'en donner les dimensions pour que je la fasse refaire. Mais le pauvre n'a pas eu le temps de le faire.

Quelqu'un peut-il me donner ces dimensions ? Ou même me fournir la pièce ? Merci d'avance.

Jean-Paul
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
Didi
Z-rebelle!
Z-rebelle!
Didi

Messages : 3166
Date d'inscription : 31/08/2008
Age : 12
Localisation : ché ma mémé

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyMer 20 Mai 2009 - 23:20

C'est bien cette bague là que tu parles Rolling Eyes

Entretoise dans le moyeu arrière 93390365

En démontant une roue d'une de mes Z1000 je pourrais te donner les cotes de la bague, à condition que ça soit les mêmes que les Z1 Rolling Eyes

_________________
Un p'tit tour en Z, c'est ici
Une pensée pour mon n'Alain, son fils Pierre, mon Jef et mon Doudou
Revenir en haut Aller en bas
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Entretoise roue arrière   Entretoise dans le moyeu arrière EmptyJeu 21 Mai 2009 - 9:17

Merci, Didi, pour ta réponse et pour ta proposition.

Je ne sais pas si les entretoises de 900Z1 et de Z1000 sont les mêmes. Si la Z1000 a un tambour à l'arrière, c'est possible, mais pas sûr. Pascal m'avait dit qu'il existait deux modèles, avec deux longueurs différentes.

Donc je te suggère d'attendre avant de démonter ta roue. Quelqu'un nous donnera peut-être la vraie réponse, ou bien je trouverai moi-même les dimensions.

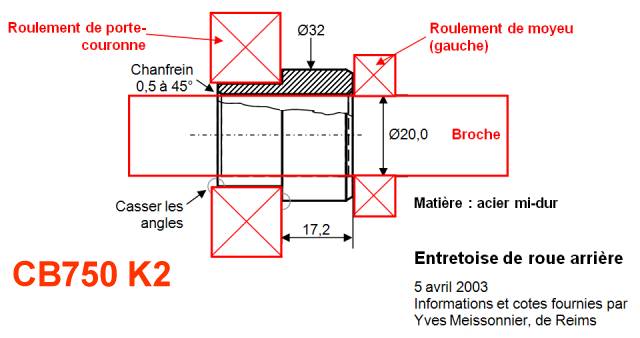

J'ai retrouvé ce plan, établi à partir d'infos fournies par STOCK51 (merci à lui) en avril 2003. Il concerne la CB750 Four. L'entretoise de Z1 ne doit pas être très différente. Image : Entretoise dans le moyeu arrière Entretoise cb750 k2

JP
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyJeu 21 Mai 2009 - 9:23

Pourquoi l'image ne s'affiche pas ? Elle est bien sur le serveur (le mien). Je la charge très bien en tapant http://www.jpcor.fr/entretoise cb750 k2.jpg dans Firefox. J'essaie ceci :

Entretoise dans le moyeu arrière Entretoise cb750 k2

Ça n'a pas l'air d'être mieux. Alors je ne sais pas...

JP
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
WebZ
Z-rebelle!
Z-rebelle!
WebZ

Messages : 4819
Date d'inscription : 31/08/2008
Age : 60
Localisation : 45°42' N -- 03°15' E

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyJeu 21 Mai 2009 - 12:20

.

Salut JP,

il y a des caractères 'espace' (ou des blancs ) dans l'adresse de ton image, c'est pour ça que ça ne marche pas;
il y a de nombreuses situations dans lesquelles les blancs perturbent l'affichage des pages ou des images sur le net, c'est pour cette raison que je n'en mets jamais.

Sinon, pour arriver à faire afficher ton image quand même, tu peux remplacer les blancs par le signe % suivi du chiffre 20, ça donne ça pour ton image :


Entretoise dans le moyeu arrière Entretoise%20cb750%20k2


Et voilà l'travail!

_________________
.
Le WebZ!
.
____________________________

Entretoise dans le moyeu arrière NoteDe toutes les manières, Entretoise dans le moyeu arrière Note c'est les watts qu'on préfère...!! Entretoise dans le moyeu arrière Note Entretoise dans le moyeu arrière Note
____________________________
Revenir en haut Aller en bas
http://www.900z1.com
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Affichage des images   Entretoise dans le moyeu arrière EmptyJeu 21 Mai 2009 - 12:24

Merci WebZ.

Je me doutais bien qu'il y avait un truc...

JP
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
LOU14
Couillu!
Couillu!
LOU14

Messages : 400
Date d'inscription : 23/12/2008
Age : 56
Localisation : Calvados

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyJeu 21 Mai 2009 - 15:23

Salut Jean paul

Je vais essayer de t'aider malgré que je ne sois pas spécialiste.
L'entretoise fait 40 mm de long et se décompose en 4 parties extérieures et 1 intérieure.
L'intérieure est simple 20 mm d' axe sur toute la longueur.
L'extérieure plus complexe,le tube fait 38 mm extérieur sur la longueur.
Première étape au tour, perçage et alésage 20mm intérieur.
Ensuite extérieure dressage de 4mm puis chariotage sur 10mm.
Inverser la pièce, dressage de 5mm puis chariotage sur 20mm .
Puis chanfrein gorge ( 5X5 mm)
Enfin il te reste la bague centrale de 5mm.
Je ne suis pas du métier et n'utilise surement pas les bons termes, mais j'espère que tu vas t'y retrouver.
Revenir en haut Aller en bas
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Entretoise   Entretoise dans le moyeu arrière EmptyJeu 21 Mai 2009 - 18:09

Merci, LOU14.

Je trouve que pour quelqu'un qui n'est pas du métier, tu te débrouilles fort bien pour la gamme de fabrication de la pièce...

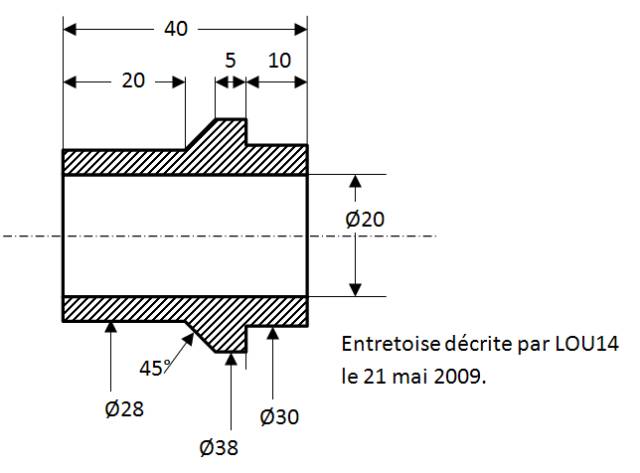

Voici le dessin que j'ai tiré de ta description :

Entretoise dans le moyeu arrière Entretoise_LOU14

Conforme ?

JP
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
LOU14
Couillu!
Couillu!
LOU14

Messages : 400
Date d'inscription : 23/12/2008
Age : 56
Localisation : Calvados

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyJeu 21 Mai 2009 - 20:25

Presque parfait, il n' y a que le chanfrein qui n'est pas à 45° mais incurvé
Revenir en haut Aller en bas
LOU14
Couillu!
Couillu!
LOU14

Messages : 400
Date d'inscription : 23/12/2008
Age : 56
Localisation : Calvados

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyJeu 21 Mai 2009 - 21:13

incurvé seulement sur 2 MM de l' angle
Revenir en haut Aller en bas
WebZ
Z-rebelle!
Z-rebelle!
WebZ

Messages : 4819
Date d'inscription : 31/08/2008
Age : 60
Localisation : 45°42' N -- 03°15' E

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyVen 22 Mai 2009 - 18:29

.

Je suis allé chercher si j'en avais un de démonté...

le voici en photo :

Entretoise dans le moyeu arrière Dsc03012

Entretoise dans le moyeu arrière Dsc03013

Entretoise dans le moyeu arrière Dsc03014


J'ai fait les mesures du mien au pied à coulisse , ça donne ça (en rouge) :

Entretoise dans le moyeu arrière Entret10

La réf Kawa est 42036-015

Je ne peux pas le vendre mais si tu veux que je te l'envoie pour une éventuelle réplique, ça peut se faire.


A+

_________________
.
Le WebZ!
.
____________________________

Entretoise dans le moyeu arrière NoteDe toutes les manières, Entretoise dans le moyeu arrière Note c'est les watts qu'on préfère...!! Entretoise dans le moyeu arrière Note Entretoise dans le moyeu arrière Note
____________________________
Revenir en haut Aller en bas
http://www.900z1.com
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyVen 22 Mai 2009 - 18:48

Merci à tous !

Il y a quand même de grosses différences de cotes entre les deux dessins, en particulier 2 mm d'écart sur la longueur. Ceci correspondrait à ce que m'avait dit Pascal : il y a deux modèles, avec deux longueurs différentes. Je vais étudier la question de près.

Amitiés.

JP
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
LOU14
Couillu!
Couillu!
LOU14

Messages : 400
Date d'inscription : 23/12/2008
Age : 56
Localisation : Calvados

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyVen 22 Mai 2009 - 21:15

re

Je viens de passer 1 heure à chercher dans mes caisses la même pièce qui elle était sur un 900 z de 75.
Celle ci a presque les mêmes côtes que celle de Webz
42 mm au total, 22/5/15 sur le haut du schéma.
20 mm de diamètre
et 28/38/30 sur le bas du schéma.
Cette fois je n' en ai pas d'autres,donc plus de mesure possible.
A+
Revenir en haut Aller en bas
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptySam 23 Mai 2009 - 15:03

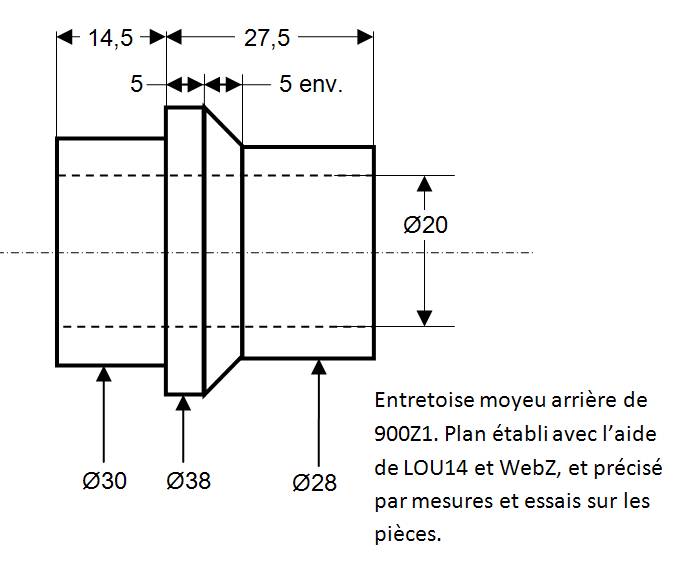

J'ai étudié le problème en allant directement voir ce qui se passe dans le moyeu. En intercalant des rondelles empilées entre les roulements, je suis arrivé à des conclusions assez proches de celles de WebZ. Voici mon plan définitif (il y manque les rayons à la place des angles vifs) :

Entretoise dans le moyeu arrière Entretoise_900Z1

En fait la côte de 27,5 est importante parce qu'elle fixe la distance entre les roulements. La côte de 14,5 l'est aussi parce qu'elle fixe la largeur totale du moyeu, quand l'autre entretoise à l'extrême gauche de l'axe vient s'appuyer sur l'entretoise dont nous parlons. En fait, j'aurais dû coter la longueur totale de la pièce et pas 14,5. Ça aurait été plus fonctionnel. Mais bon...

Le diamètre 30 doit passer juste dans la bague centrale du roulement de couronne, et le diamètre 20 doit laisser passer à l'aise aussi l'axe, qui fait un poil moins que 20 mm.

Les autres dimensions ne sont pas critiques.

Objections ? Il n'y a plus qu'à...

JP
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
LOU14
Couillu!
Couillu!
LOU14

Messages : 400
Date d'inscription : 23/12/2008
Age : 56
Localisation : Calvados

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptySam 23 Mai 2009 - 15:10

Ca me parait pas mal
Revenir en haut Aller en bas
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptySam 23 Mai 2009 - 15:20

Il y a quand même une petite erreur.

Après vérification, j'ai constaté que l'entretoise à l'extrême gauche appuie sur la bague intérieure du roulement de couronne, et pas sur l'entretoise dont nous parlons. Par conséquent, la côte de 14,5 n'est pas critique. Il suffit qu'elle n'atteigne pas 16, qui est l'épaisseur du roulement.

On va ben y arriver...

JP
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
pierreyves
Tire-court!
Tire-court!
pierreyves

Messages : 60
Date d'inscription : 21/09/2008

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyLun 25 Mai 2009 - 22:33

bonsoir

c'est pas le meme que le h2


PYVES
Revenir en haut Aller en bas
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Entretoise dans le myeu arrière   Entretoise dans le moyeu arrière EmptyJeu 4 Juin 2009 - 14:00

Voici le plan définitif de l'entretoise, avec en rouge les côtes relevées sur la pièce que j'ai fait réaliser.

Ces côtes sont avant zingage. Il faudrait donc ajouter 5 à 20 µm sur chaque surface, ce qui ferait 0,01 à 0,04 mm sur un diamètre. Ça devrait aller. En tout cas, avant zingage, ça se monte et c'est bon.
Entretoise dans le moyeu arrière Entretoise_900Z1_mesures_pre_zinc
A suivre...

JP
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
LOU14
Couillu!
Couillu!
LOU14

Messages : 400
Date d'inscription : 23/12/2008
Age : 56
Localisation : Calvados

Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière EmptyJeu 4 Juin 2009 - 17:49

Pour moi c'est nickel pour le zingage
Revenir en haut Aller en bas
bpadicha
Même pas peur!
Même pas peur!
avatar

Messages : 1413
Date d'inscription : 01/09/2008
Age : 63

Entretoise dans le moyeu arrière Empty
MessageSujet: re   Entretoise dans le moyeu arrière EmptyJeu 4 Juin 2009 - 18:47

oh que j aimerais savoir prendre des mesures aussi precises je suis archi nul dans ce domaine sniff !!!!! bpadicha.
Revenir en haut Aller en bas
JPC06240
Couillu!
Couillu!
JPC06240

Messages : 229
Date d'inscription : 07/05/2009
Age : 72
Localisation : Alpes-Maritimes

Entretoise dans le moyeu arrière Empty
MessageSujet: Entretoise moyeu arrière   Entretoise dans le moyeu arrière EmptyDim 19 Juil 2009 - 8:50

J'ai oublié de signaler que j'ai fait faire l'entretoise selon le plan ci-dessus, que je l'ai faite zinguer, et que je l'ai montée. Impeccable !

J'ai pu passer à la suite...

JP
Revenir en haut Aller en bas
http://restorefour.jpcor.fr
Contenu sponsorisé




Entretoise dans le moyeu arrière Empty
MessageSujet: Re: Entretoise dans le moyeu arrière   Entretoise dans le moyeu arrière Empty

Revenir en haut Aller en bas

Entretoise dans le moyeu arrière
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Entretoise dans le moyeu arrière
» Eclairage par dynamo dans le moyeu arrière shimano
» Tige filetée dans le moyeu arrière et accessoires à profusion
» bruit dans le moyeu de mon vtt!!!
» Moyeu arrière et roulements

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum www.900z1.com :: SALLE DES FORUMS :: Forum technique-
Sauter vers:
