MessageSujet: Biellette de frein avant Z1R   Ven 24 Mai 2013 - 6:15

JMZ1000 a écrit:
Au fait, puisque nous sommes dans le sujet "Demande info sur z1R"
je suis toujours preneur d'infos ou de photos sur la fameuse modif de
la "biellette" du maitre cylindre AV car je l'ai pas encore comprite et là aussi, des mains de bucherons ne sont pas de trop pour ralentir la bête Exclamation

Pour ceusses peu nombreux que cela intéressent le mystère de la biellette est en fin élucidé



Grâce à notre ami Bruno du nord qui à bien voulu démonter sa tête de fourche pour prendre la pièce modifiée en photo j'ai enfin compris cette histoire et même pu fabriquer la fameuse biellette l'explication en images:

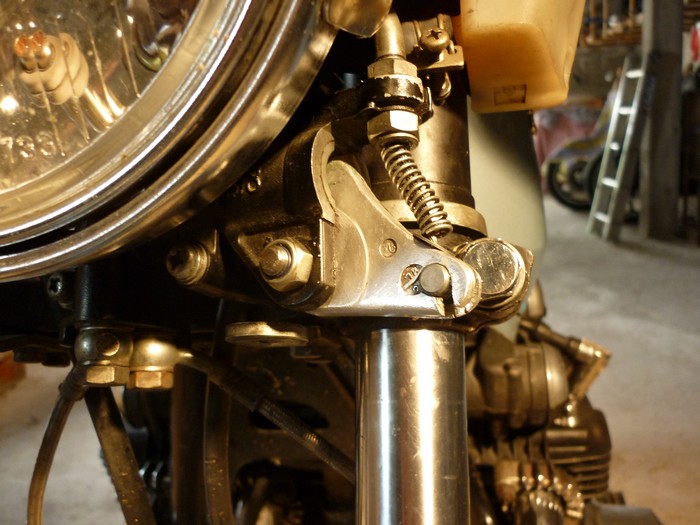

Sur la photo du haut, celle de Bruno, on voit nettement cette pièce qui est plus longue et qui procure un bras de levier plus important donc un effort diminué au levier de frein, en bas c'est la pièce d'origine sur la mienne.

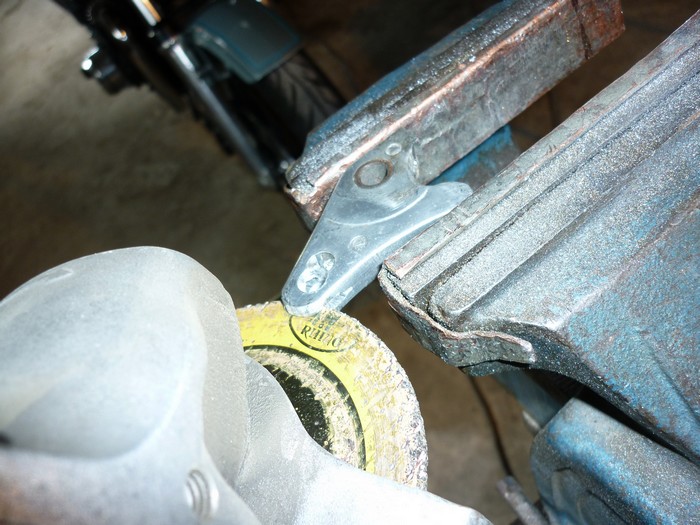

Pas question de fabriquer ça avec n'importe quel bout de métal à ferrer les lapins, en fouillant dans mes caisses, j'ai retrouvé ce levier de commande qui provient d'un MC de Yam et il m'a fait tilt ! Rolling Eyes Même matière, mêmes caractéristiques mécaniques et cotes qui correspondent, c'est partit pour l'usinage:










Et Voilà le travail ! cheers

Le seul petit souci c'est que la sortie du câble n'est plus bien alignée avec sa trajectoire à cause de la pièce plus longue il est donc soumis à un frottement dans la vis ce qui pourrait provoquer une usure prématurée mais c'est comme ça d'origine, on surveillera et on graissera cet endroit.

Maintenant il reste à essayer ça, je vais faire comme Phil77 pousser le bête à 200 et freiner à donf pour voir si ça tient . . . Laughing

AFFAIRE CLASSÉE.
Revenir en haut Aller en bas
WebZ
Z-rebelle!
Z-rebelle!
avatar

Messages : 4420
Date d'inscription : 31/08/2008
Age : 58
Localisation : 45°42' N -- 03°15' E

MessageSujet: Re: Biellette de frein avant Z1R   Ven 24 Mai 2013 - 8:45

.

Bien joué, JM. cheers

Mais effectivement, le décalage est important, j'ai même l'impression que tu l'as fabriqué en déportant encore plus que l'original...non?

_________________
.
Le WebZ!
.
____________________________

De toutes les manières, c'est les watts qu'on préfère...!!
____________________________
Revenir en haut Aller en bas
http://www.900z1.com
bruno du nord
Même pas peur!
Même pas peur!
avatar

Messages : 1101
Date d'inscription : 03/09/2008
Age : 44
Localisation : nord

MessageSujet: Re: Biellette de frein avant Z1R   Ven 24 Mai 2013 - 8:53

Salut jmz, joli boulot !! en plus le recyclage des vieux leviers de frein c'est top !


fait gaffe quand même ça freinera jamais comme ton 750 gpz

a+
Revenir en haut Aller en bas
JMZ1000
Z-rebelle!
Z-rebelle!
avatar

Messages : 3898
Date d'inscription : 01/09/2008
Localisation : L'Ardèche sauvage et rebelle !

MessageSujet: Re: Biellette de frein avant Z1R   Ven 24 Mai 2013 - 9:24

WebZ a écrit:
Mais effectivement, le décalage est important, j'ai même l'impression que tu l'as fabriqué en déportant encore plus que l'original...non?
C'est vrai que j'aurai pu, j'avais du rab mais j'ai pas voulu en faire plus que l'importateur qui devait avoir ses raisons.
Bruno m'a transmit la cote de 37 mm entre l'axe du pivot et l'axe de la boule du câble, c'est ce que j'ai mis pile poil.

Je rentre juste d’essayer, c'est vrai que ça change la vie ! Shocked
Finalement cette Z1R devient presque parfaite, vais p'tet hésiter à la vendre . . . Rolling Eyes
Revenir en haut Aller en bas
JMZ1000
Z-rebelle!
Z-rebelle!
avatar

Messages : 3898
Date d'inscription : 01/09/2008
Localisation : L'Ardèche sauvage et rebelle !

MessageSujet: Re: Biellette de frein avant Z1R   Ven 24 Mai 2013 - 13:14

J'ai fait l'essai sans la tête de fourche au cas où Rolling Eyes
Cette dernière remontée, on comprend mieux pourquoi y valait mieux pas la faire beaucoup plus longue l'amie-biellette Laughing





Revenir en haut Aller en bas
patrice le breton
Couillu!
Couillu!
avatar

Messages : 386
Date d'inscription : 01/10/2008
Age : 57
Localisation : bretagne cotes d'armor

MessageSujet: Re: Biellette de frein avant Z1R   Ven 24 Mai 2013 - 19:05

Je rentre juste d’essayer, c'est vrai que ça change la vie ! Shocked
Finalement cette Z1R devient presque parfaite, vais p'tet hésiter à la vendre . . . Rolling Eyes[/quote]
-------------------------------------------------
c'est vrai qu'on s'y attache à sa z1r , et elle se révèle au fil des conditions d'utilisation, pour l'apprécier de plus en plus,

regarde, elle a sa place parmi les autres, on dirait même qu'elle est sur la 1ère marche du podium!


[img][/img]


j'en profite pour vous dire que je me mets en stand by question moto, clavicule cassée dimanche dernier ,
je décommande toutes mes sorties sur piste prévues; dan attendra pour d'autres photos!
salut à tous
Revenir en haut Aller en bas
WebZ
Z-rebelle!
Z-rebelle!
avatar

Messages : 4420
Date d'inscription : 31/08/2008
Age : 58
Localisation : 45°42' N -- 03°15' E

MessageSujet: Re: Biellette de frein avant Z1R   Ven 24 Mai 2013 - 19:34

.

Ah, bah, ça va être dur de bricoler les ratiches!!!



Bon, bin, tiens toi sage, que ça se ressoude vite!

_________________
.
Le WebZ!
.
____________________________

De toutes les manières, c'est les watts qu'on préfère...!!
____________________________
Revenir en haut Aller en bas
http://www.900z1.com
